測試過程
1.SB上電之前無任何輸入
2.將機架上SB所有接線進行拍照和做好相應的標記進行記錄，避免更換SB后出現線路接錯導致故障
3.將所有線做好記錄后進行拆卸，拆卸過程中防止磕碰損壞配件
4.按照之前做好的接線標記將需要測試的SB裝入機器

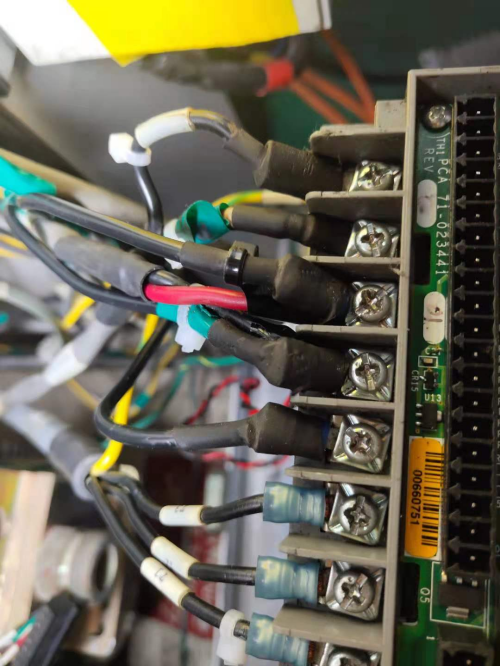

SB接線處一共有八個接線口，其中三個輸入，三個輸出，兩個連接電阻

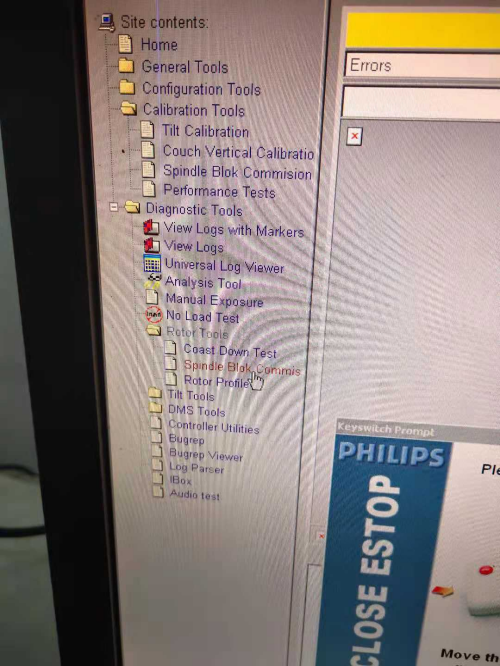

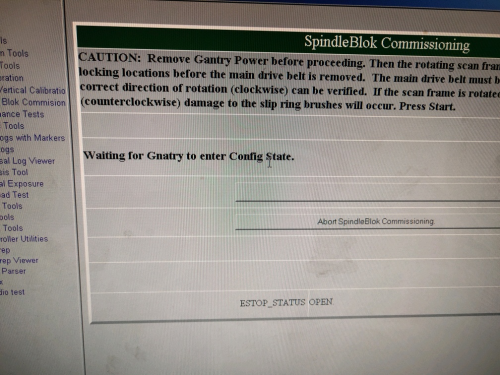

5.在維修工具中選擇ROTORTOOLS中SPINDLEBLOKCOMMIS選項

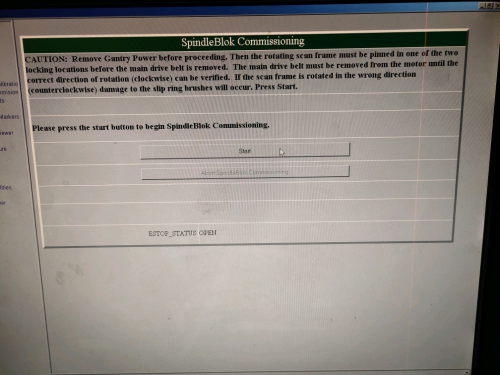

點擊START開始測試

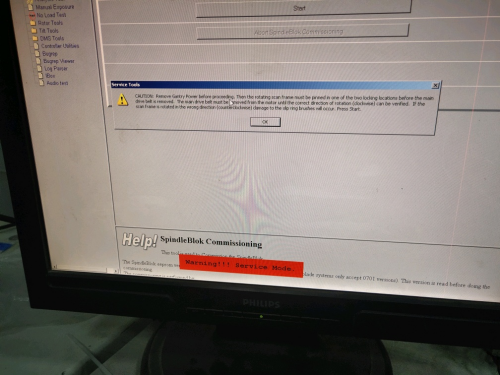

首先將旋轉掃描機架必須固定在兩個鎖定位置中的一個，將皮帶取下

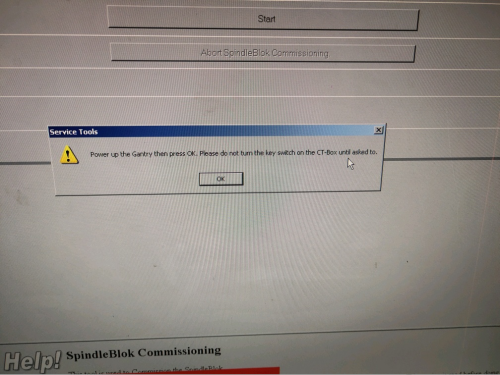

啟動機架，然后按OK，在被要求之前，請不要打開ct-box鑰匙開關

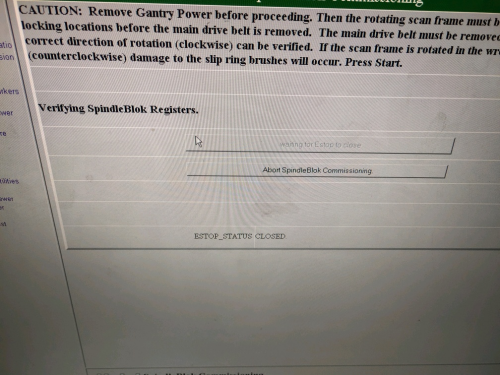

等待

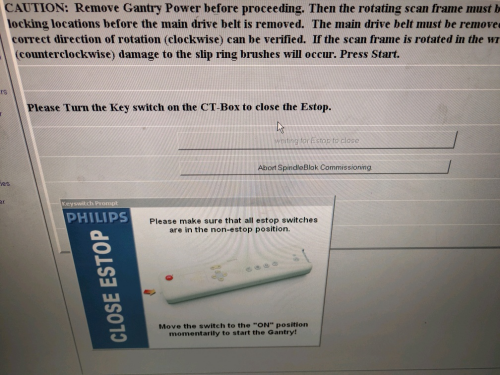

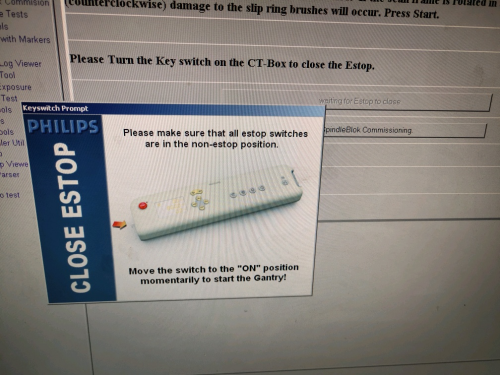

鑰匙框出現后開始上電

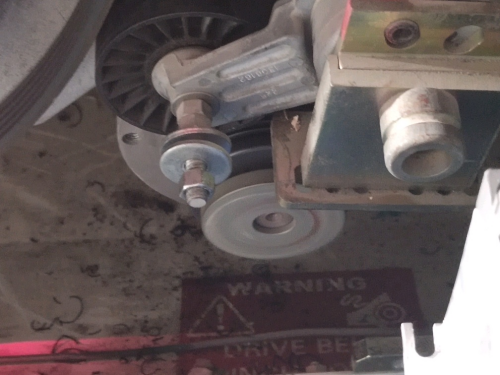

等待電機開始旋轉并觀察電機旋轉方向
電機旋轉方向?yàn)槟鏁r(shí)針旋轉

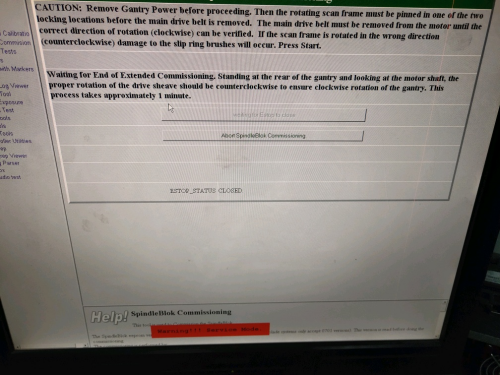

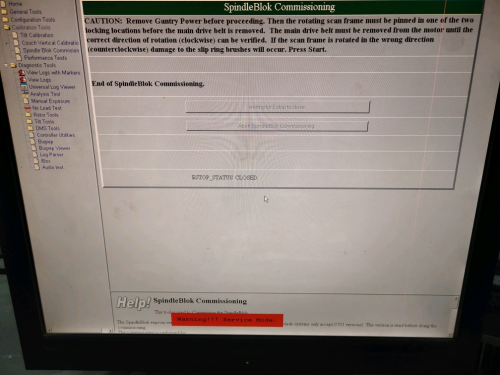

等待調試結束，站在龍門架后側，查看電機軸，驅動輪的正確旋轉應為逆時針?lè)较?，以確保龍門架順時針旋轉，這個過程大約持續一分鐘。

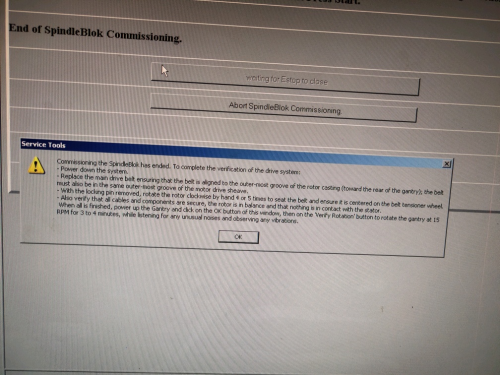

此時調試已經完成，關閉電源，將皮帶裝回，確保皮帶對準轉子最外側的槽位，皮帶裝好后取掉銷子，手動順時針轉動機架4--5圈，確保皮帶安裝到位，機架可以正常運轉，所有動作完成后啟動龍門架，點擊OK，點擊驗證旋轉按鈕，以15RPM旋轉龍門架3--4分鐘，同時觀察是否有異響和異常震動

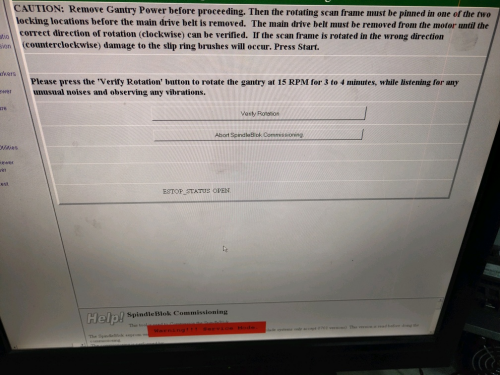

驗證旋轉按鈕，以15RPM旋轉龍門架3--4分鐘，同時觀察是否有異響和異常震動

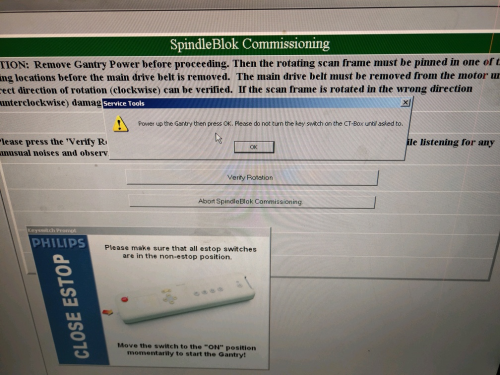

啟動電源，然后點擊OK,在被要求之前，請不要打開CT-BOX的鑰匙開關
機架上電

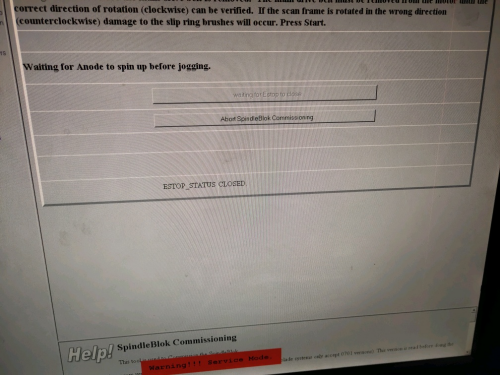

等待旋轉陽極

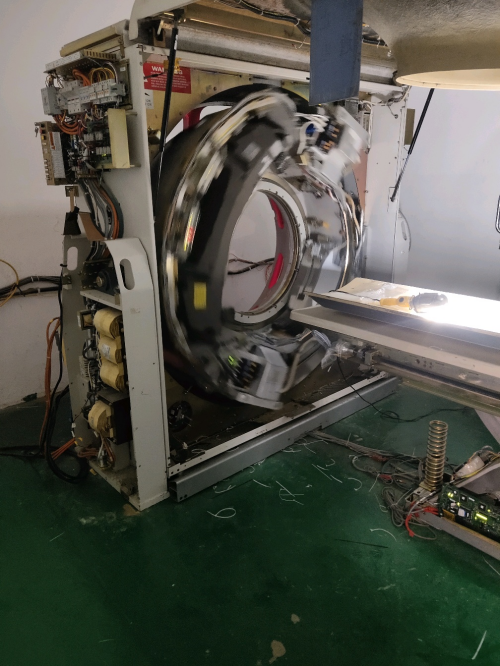

旋轉陽極結束后機架開始一直旋轉

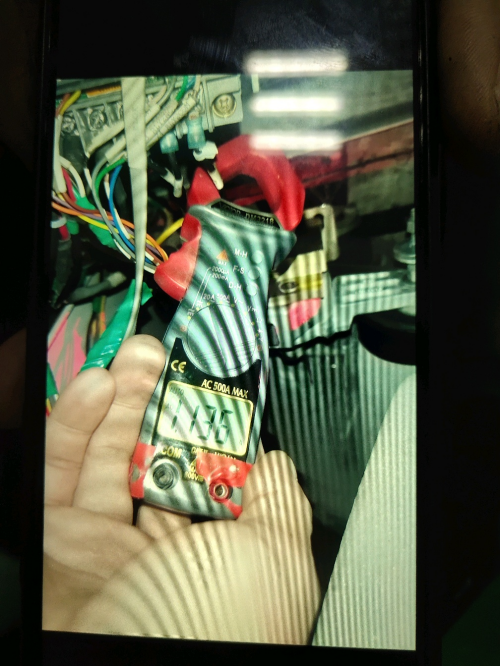

旋轉時電流
測試結束
