1、打開電源之后，CT-BOX上面的所有指示燈以及面板都不亮，機器有蜂鳴聲；
2.1 分析故障產生原因
到達醫院后，首先和醫院相關人員溝通，了解機器情況，然后進行開機觀察現象，開機之后發現CT-BOX上的所有指示燈不亮，面板也不顯示，機架部分伴有蜂鳴聲，掃描軟件進去之后鑰匙框不出現，所有的CPM版本信息找不到，SDB上只亮著12V、24V兩個燈（如圖1所示），機器有蜂鳴聲以及CPM版本信息沒有是CAN回路出現故障，可能是CAN卡、SDB板、GHOST傳輸有故障，CT-BOX不亮而SDB有12V電說明是CT-BOX本身出現故障。

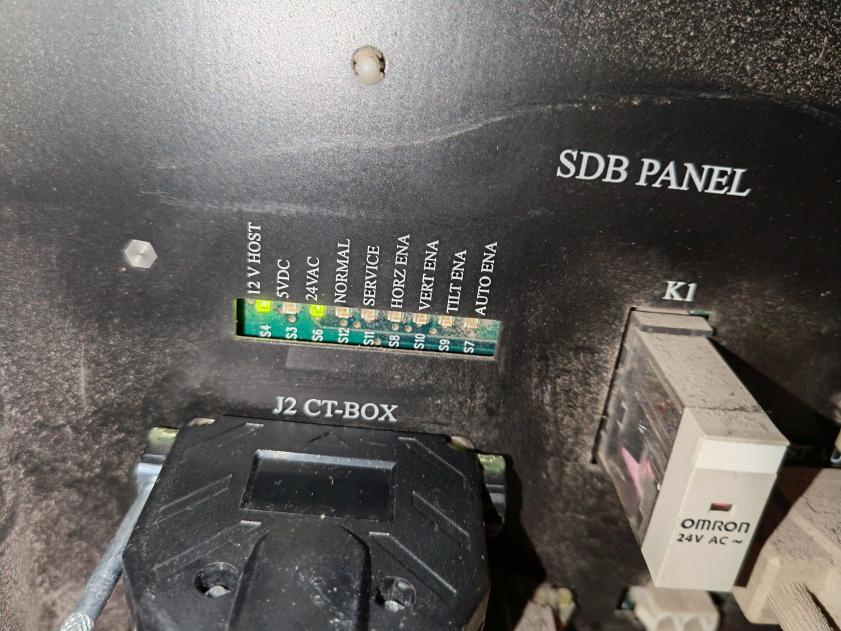

SDB狀態指示燈顯示
2.2 維修過程
A>.更換CT-BOX，更換完通電后CT-BOX指示燈以及面板正常點亮，但是蜂鳴聲依舊在，也不出鑰匙框；
B>.檢查CAN卡，重新插拔以及處理CAN卡金手指，故障依舊存在；
C>.檢查SDB，由于當時手頭沒有SDB板，只能插拔所有連接線，插拔后無效果；

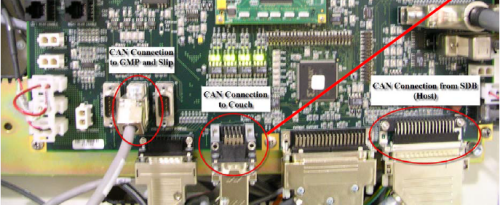

D>.檢查GHOST，發現其上的一個12V控制保險（250MA）燒斷，先將其短接，開機后蜂鳴聲消失，鑰匙框正常出現，機器上電正常，掃描正常；
HSS亮紅燈狀態
3、維修結果：機器正常運行。
4 、技術經驗：如果不出鑰匙框，首先檢查CPM版本是不是缺失，如果是其中某一個配件沒有CPM版本信息，則檢查相應的板子；如果所有的CPM版本信息沒有則是CAN總線出了故障，檢查CAN總線。

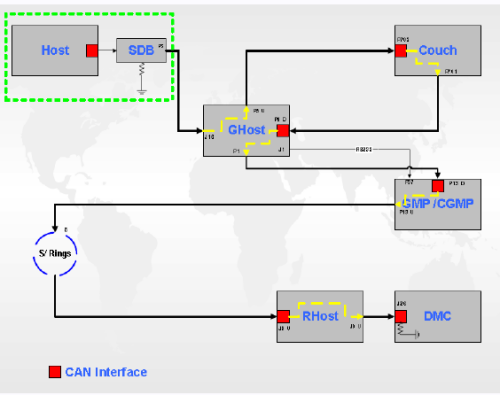

如下圖所示，首先CAN信號通過HOST主機內的CAN卡，通過SDB轉接連到GHOST，GHOST將CAN通訊信號發送給各個板子，各個板子再將信息反饋到GHOST上，由GHOST匯總反饋到HOST主機；

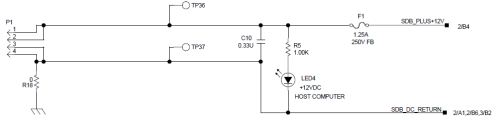

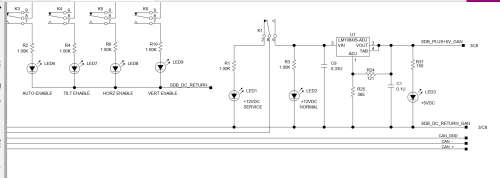

SDB板上的24V以及5V是由GHOST上的24V和12V提供，GHOST上12V到SDB板上之后，經過轉換變成5V支持SDB上CAN通訊的正常運行，如果沒有5V，則CAN通訊模塊無法正常傳輸以及反饋。
SDB正常的狀態應該是機器通電之后，四個LED燈亮，如下圖所示：
以上是陜西秦宏大醫療器械有限公司小編整理的Philips Brilliance 64-slice CT-BOX 故障維修案例分享，如有轉載請注明出處。
