Philips UNIQFD20 硬盤直接改成主板方式
發布者：管理員 | 發布時間：2022-05-30 | 所屬分類：資訊動態 | 閱讀次數：1845
1、故障現象
1.1由于機器硬盤固定在主機內部導致無法裝上蓋，影響美觀。
2、維修情況說明
2.1分析故障產生原因
2.1.1前期更換2次硬盤沒有解決問題，上次為了驗證是否硬盤接口板故障將硬盤直接主板進行測試。
2.2維修方案

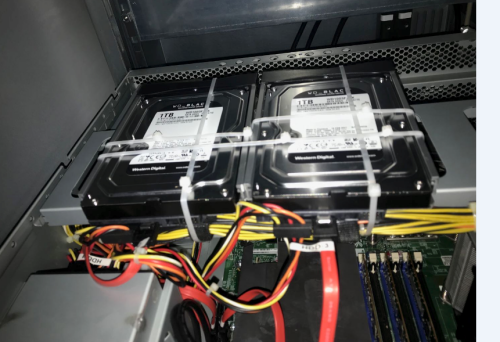

2.2.1拆除硬盤接口板，將數據硬盤放在原來安裝位置并連接電纜和數據線，首先拆下固定的硬盤

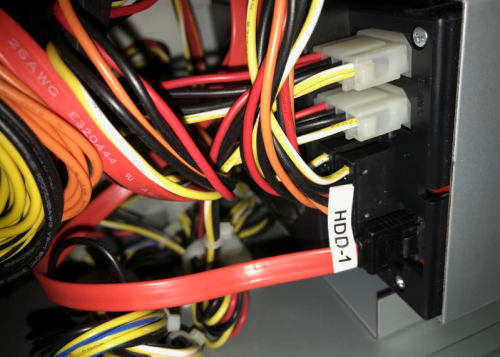

此處為硬盤數據線接口，需要拔掉所有線纜，然后拆掉固定的4顆螺絲，下面2顆非常難拆，小心螺絲滑掉，導致無法拆下

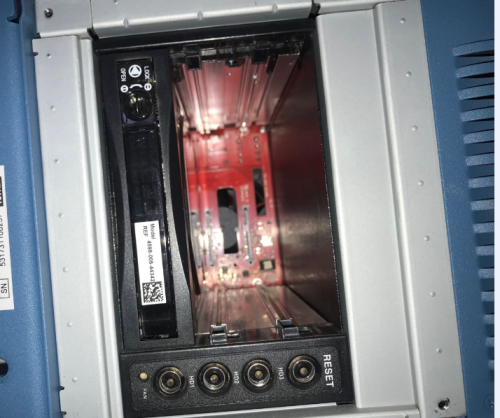

前面直視圖
拆掉外面4顆螺絲后散熱風扇可以取下，下側有風扇電源線，去掉插頭可以拿下風扇。
取下風扇后，下面就是電路板，電路板也是4顆螺絲固定，由于位置狹小，很難拆下，一定要慢慢拆。
螺絲拆下后，拿出電路板電路板下側有幾顆彈簧一定放好。

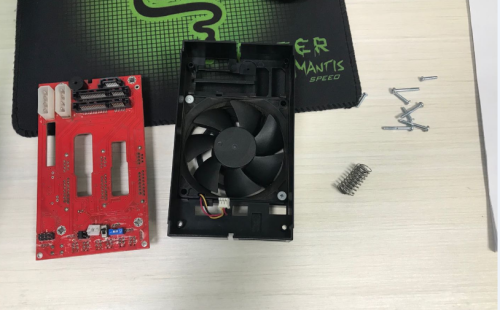

拆下的電路板和風扇以及螺絲彈簧，全部交給科室收好，以便以后安裝，蓋上主機后蓋固定好螺絲，故障排除。
3.維修結果：CT正常運行
